Saturn 8R amplifier and distributor 1 input to 8 outputs

Der RDM- Standard   ist eine Protokollerweiterung für  USITT DMX512  , die eine bidirektionale Kommunikation zwischen  RDM -kompatiblen Konsolen und Geräten  über eine  Standard -DMX- Leitung ermöglicht und so Konfiguration, Statusüberwachung und Verwaltung ermöglicht.
Um RDM zu verwenden  , benötigen Sie einen RDM-fähigen DMX- Controller   und RDM-kompatibles Zubehör.
Wenn Sie DMX-Splitter verwenden, müssen diese auch RDM- fähig   und kompatibel sein, weshalb  der TR8-RDM-DMX von Triton-Blue  die Lösung für diese Situationen ist.


• Eigenschaften
  • DMX-Signalverstärker und -Splitter
  • Entspricht RDM E1.20
  • 100 % Isolierung für alle Ein- und Ausgänge
  • Anzeige auf der Vorderseite des Ausgangs und der Stromversorgung für jeden Ausgang
  • RDM- und DMX-Signalverstärker und -Repeater
  • 1 Signaleingang mit 8 Ausgängen
  • Regeneriert saubere RDM- und DMX-Signale
  • Ermöglicht Ihnen, eine große Anzahl von Geräten mit einem einzigen Universum zu verbinden
  • Verhindert Reflexionen auf Signalleitungen

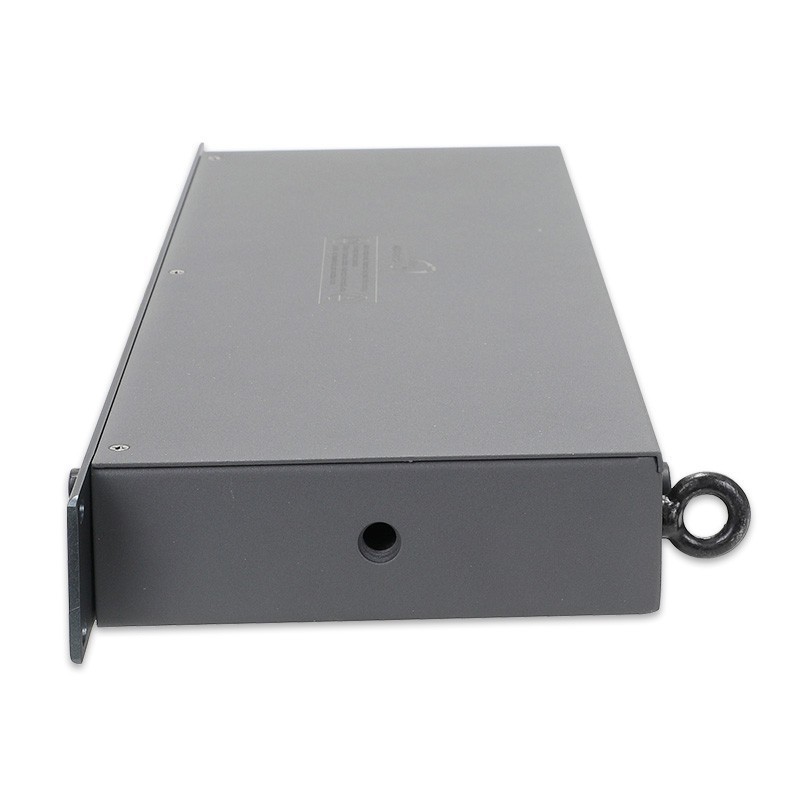

  • Es ermöglicht die Installation in einem Rack und verfügt über eine seitliche M10-Mutter zur Befestigung an einem Träger mit einer Kralle oder Klemme (Kralle oder Klemme nicht im Lieferumfang enthalten, wird als separates Zubehör geliefert).

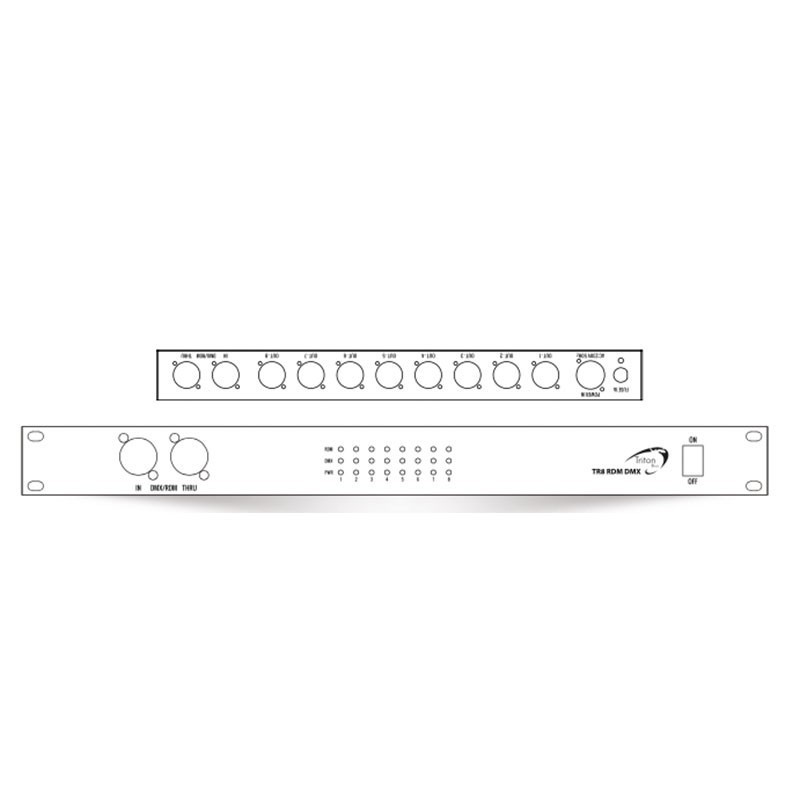

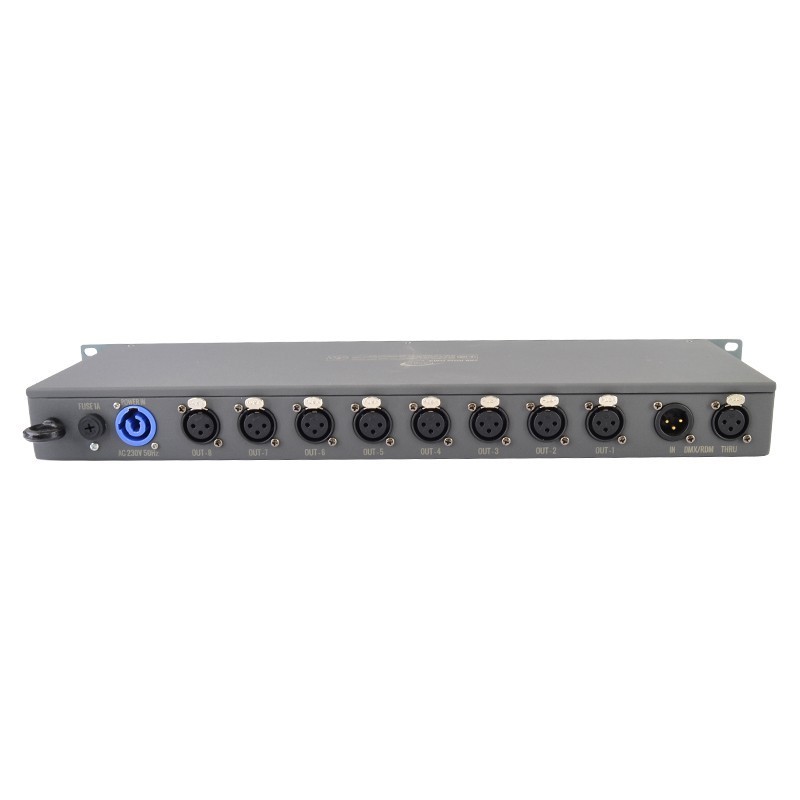

  • 1 DMX-Signaleingang und -ausgang auf der Vorderseite sowie auf der Rückseite über 3-polige XLR-Anschlüsse (1 Stecker und 1 Buchse)

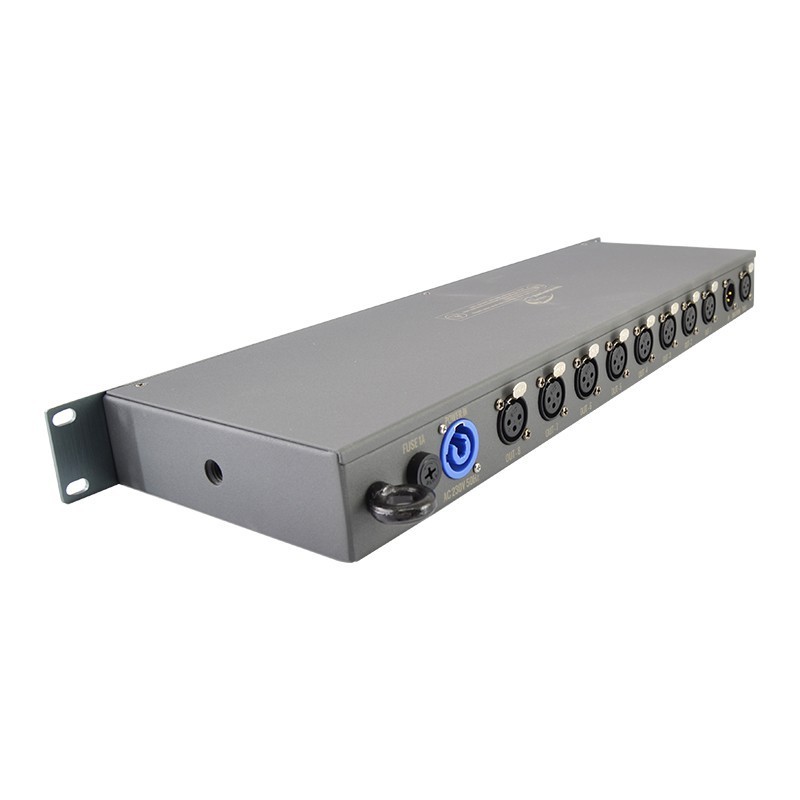

  • Stromeingang: 230 V 50–60 Hz über 16 A Powercon-Anschluss
  • Sicherung: F1A / 250V
  • Leistungsaufnahme: 6W
  • Maße: 482 x 180 x 44 mm (19″ Rackformat, 1 HE hoch)
  • Gewicht: 2,5 kg

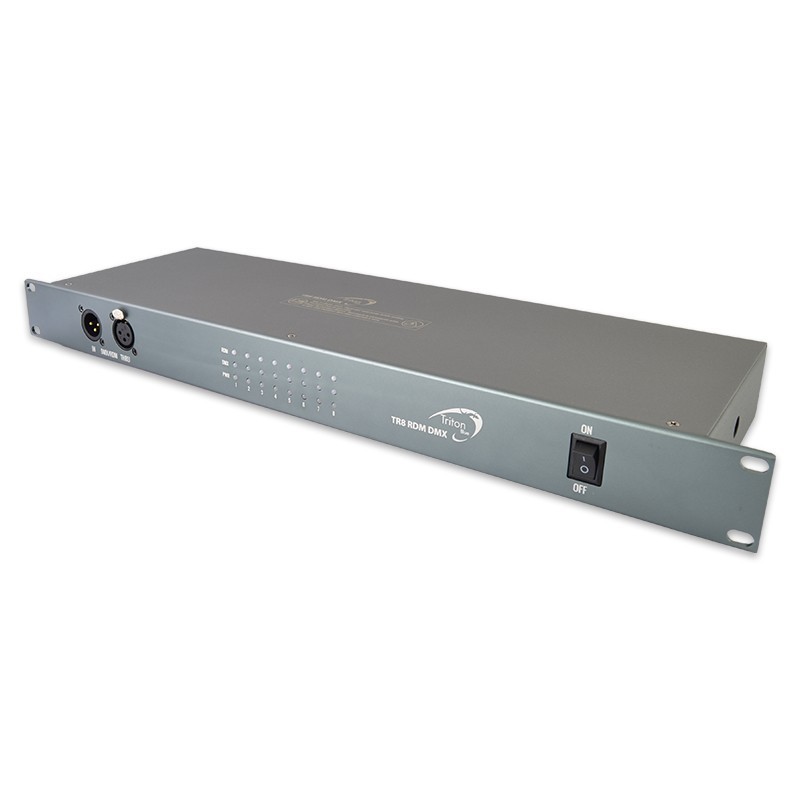

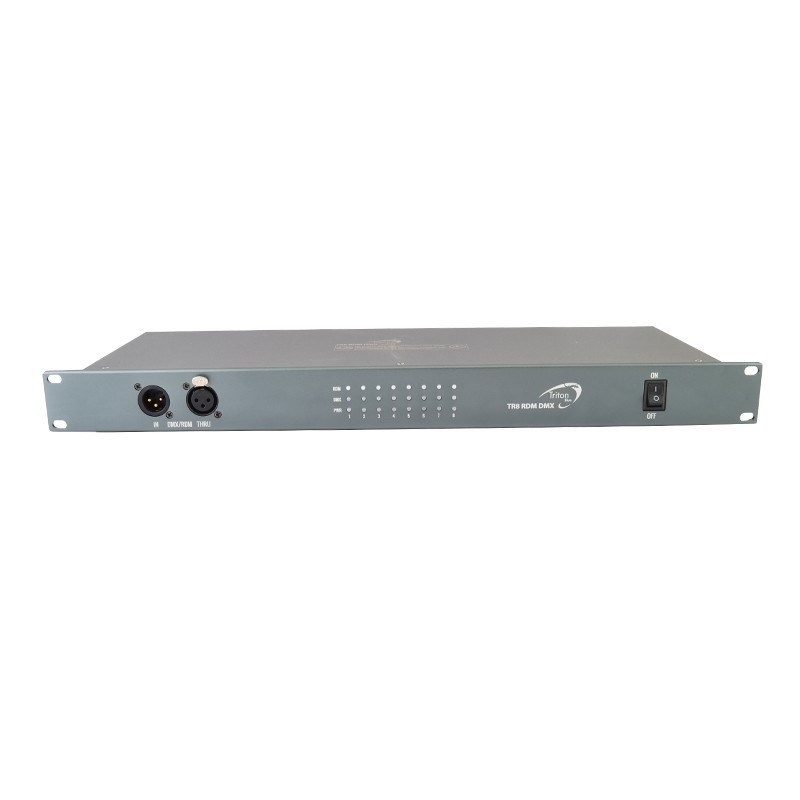

• Praktische Lösung mit LED-Anzeigen auf der Vorderseite des TR8-RDM-DMX
  • Wenn das Gerät eingeschaltet ist, leuchten die LED-Anzeigen rot.
  • Wenn ein DMX-Signal vorhanden ist, leuchten die grünen LED-Anzeigen
  • Wenn ein RDM-Signal vorhanden ist, blinken die blauen LED-Anzeigen

• Packungsinhalt
  • 1 DMX/RDM-Splitter  TR8-RDM-DMX
  • 1 PowerCon / Schuko-Stromkabel 1,5 m
  • 1 Benutzerhandbuch

• Über die RDM-Funktion
  • RDM  (Remote Device Management) steht für „Remote Device Management“. Es handelt sich um eine Erweiterung des vom USITT (Institute of Performing Arts Technology) entwickelten Beleuchtungsprotokolls DMX512, die eine bidirektionale Kommunikation zwischen Lichtkonsolen und  RDM- kompatiblen Geräten  über eine Standard-DMX-Leitung ermöglicht.
  • Einige wichtige Punkte zu  RDM  sind:
    • Bidirektionale Kommunikation:  RDM  ermöglicht die Kommunikation zwischen Beleuchtungskörpern und DMX-Controllern in beide Richtungen, d. h. die Beleuchtungskörper können Informationen an die Lichtkonsole zurücksenden.
    • Konfiguration und Steuerung:  Mit  RDM können Sie Beleuchtungsgeräte aus der Ferne konfigurieren, steuern und verwalten. Dies vereinfacht die Einrichtung und Wartung von Beleuchtungssystemen.
    • Erforderliche Kompatibilität: Um RDM  zu verwenden  , müssen sowohl der DMX-Controller als auch die Beleuchtungskörper oder -geräte  RDM- kompatibel sein  und dessen Standards entsprechen.
  • Kurz gesagt  ist RDM  eine wertvolle Funktion in der Lichtsteuerung, die die Effizienz und Verwaltung von Beleuchtungssystemen verbessert, indem sie eine bidirektionale Kommunikation und Steuerung von Geräten über eine Standard-DMX-Leitung ermöglicht.

• Beschreibung für Projekte und Ausschreibungen
  • Triton Blue TR8-RMD-DMX RMD-Verstärker, Splitter und Signalteiler mit einem Eingang und 8 Ausgängen. Entspricht dem E1.20 RMD-Standard mit 100 % Isolierung an Ein- und Ausgängen, einschließlich Eingangs- und Ausgangsanzeigen auf der Vorderseite. Mit Verstärkungs- und Empfangsfunktion für RMD- und DMX-Signale mit 1 DMX-Signaleingang und -ausgang auf der Vorderseite und auch auf der Rückseite über 3-polige XLR-Anschlüsse (1 Stecker und 1 Buchse) und 8 DMX- und RMD-Signalausgängen auf der Rückseite über 3-polige XLR-Buchsen. Mit 230 V 50–60 Hz Stromeingang über 16 Ampere Powercon-Anschluss und einem maximalen Verbrauch von 6 Watt. Mit durchschnittlichen Abmessungen von 482 x 180 x 44 mm (19-Zoll-Rackformat, 1 Einheit hoch) und einem Gewicht von 2,5 kg. Mit dunkelgrauer Lackierung.
